Po skúsenostiach získaných s prototypom Spartak začali v
Mladé Boleslavi výrobu nového automobilu Škoda 440. Ten sa
stal predchodcom typov 445, 450, felicia, octavia a ich
variant včítane obľúbených kombíkov. Od neho odvodzovali
svoj pôvod všetky typy osobných automobilov z Mladej Boleslavy až
do nástupu novej rady s motorom uloženým za zadnou nápravou.
typ |
objem motoru |
výkon k/n/min |
rok výroby |
počet vyrobených kusov |
poznámka |
Škoda 440 Standard |
1089 |
40/4200 |
1955-1957 |
75417 |
. |
Škoda 440 Export |
1089 |
40/4200 |
1955-1959 |
. |
Škoda 445 |
1221 |
45/4200 |
1957-1959 |
9375 |
. |
Škoda 450 |
1089 |
50/5500 |
1957-1959 |
1010 |
cabrio |
Škoda Octavia |
1089 |
40/4200 |
1959-1964 |
72852 ? |
. |
Škoda Octavia Super |
1221 |
45/4200 |
1959-1964 |
20333 ? |
. |
Škoda Felicia |
1089 |
50/5500 |
1959-1962 |
14863 |
cabrio |
Škoda Felicia Super |
1221 |
53/5100 |
1962-1964 |
cabrio |
Škoda Octavia TS |
1089 |
50/5500 |
1961 |
. |
Touring Sport |
Škoda Octavia TS 1200 |
1221 |
53/5100 |
1962-1964 |
. |
. |
Škoda Octavia Combi |
1221 |
47/4500 |
1961-1963 |
54086 |
model 1961 |
Škoda Octavia Combi |
1221 |
47/4500 |
1963-1965 |
model 1963 |
Škoda Octavia Combi |
1221 |
47/4500 |
1965-1969 |
model 1965 |
Škoda Octavia Combi |
1221 |
51/4600 |
1969-1971 |
model 1970 |
Spolu |
|
|
1955-1971 |
298480 |
|
Vozidlo Škoda 440 predstavovalo vo svojej dobe podarený
rodinný automobil, ktorý vzbudil záujem i v zahraničí, mimo
iného i účelnou a ľúbivou karosériou, žiadnu prevratnú konštrukčnú
novinku však nepriniesol. Predstavoval totiž pokračovanie rady
začatej kedysi Popularom a postupne vyvíjanej podľa požiadaviek doby.
Prvé kusy zišli z výrobného pásu v roku 1954, posledné v roku 1959 ( sériová výroba začala
koncom roku 1955).
Škoda 440 sa vyrábala v prvých rokoch v dvoch prevedeniach.
Standard - pre domáci trh a
Export - na vývoz. Najdôležitejším
rozdielom bolo umiestnenie radiacej páky, Standard na podlahe,
Export pod volantom. Prvé Standardy nemali kúrenie a mali vzadu
pákové tlmiče (alebo žiadne). Exporty mali bohaté olištovanie a doplnky
boli chromované. Standardy nemali chrómy a mali reflektory s úzkymi,
motocyklovými rámikmi
(z JAWY 250). Drobné rozdiely boli aj na motore.
Základ jeho šasi tvorila opäť centrálna rúra nesúca
vpredu rozvidlenie
pre motor a prevodovku,
vzadu potom skriňu rozvodovky. Výkyvné polonápravy odpérovavali i naďalej priečne
poleliptické listové pružiny, vzadu uložená nad polonápravami,
vpredu pod kyvnými ramenami. Niekoľké prvé série Š440 mali zadné
polonápravy zvarené z dvoch plechových výliskov a iba hrdlo bolo
ocelo-liatinové. Výkyvy tlmili vzadu teleskopické tlmiče, vpredu
pákové, ich páku tvorilo vlastne rameno polonápravy.
Predná náprava sa v porovnaní so staršími typmi posunula
trochu dozadu, pod motor. S tým súvisela odlišná konštrukcia
riadenia, ktorého prevodka a riadiace tyče sa tak ocitli
pred nápravou. Riadenie malo dvojramenný volant s priemerom
420 mm a najmenší priemer otáčania bol 10,6 m. Prevod bol
prevedený dvojchodou skrutkou s maticou vyliatou ložiskovým
kovom a kulisou. Skrutka sa otáčala v dvoch guličkových
ložiskách, kulisa sa nachádzala v bronzových púzdrach. Prevodku
upevňovali tri skrutky k ľavému pozdĺžnemu rámu, pri vozidlách s
pravým riadením samozrejme k pravému.
Kvapalinová prevádzková brzda pôsobila na všetky štyri
kolesá, mechanická parkovacia, ovládaná dáždnikovou rúčkou,
umiestnená pod prístrojovou doskou, iba na kolesá zadnej
nápravy. Brzdové bubny s priemerom 230 mm boli zo špeciálnej
šedej liatiny, šírka obloženia bola 35 mm.
Elektrická inštalácia bola dvanásťvoltová, dynamo Pal
Magneton dávalo výkon 2OO W, štartér rovnakej značky 0,58
kW (0,8 k), pastorok sa zasúval mechanicky. Akumulátor
vystačil s kapacitou 40 Ah.
Vozidlo jazdilo na pneumatikách rozmerov 5,50 X 15" a
ráfikoch 3,50 X 15" (prípadne bezdušové 4 X 15"). Staršie typy mali hviezdicové disky,
ktoré od polovice roku 1958 nahradili disky s obvodovými
vetracími otvormi. Náhradné koleso bolo umiestnené najskôr
na spodku batožinového priestoru - vo vnútri (Standard), potom na
špeciálnej konštrukcii, v batožinovom priestore, pod zadným
oknom.
Podvozky automobilov do čísla 261 600 mali ústredné mazanie olejom,
od čísla 261 601 potom samostatné, tukom, plneným tlakovou maznicou.
Motor tiež zodpovedal konštrukciou svojim predchodcom.
Bol to radový štvorválec s rozvodom OHV a blokom válcov
odliatým vcelku s vrchnou časťou kľukovej skrine. Kľukový
hriadeľ sa otáčal v troch hlavných ložiskách, rovnako ako
vačkový, poháňaný reťazovými kolesami a dvojitou reťazou Duplex
(neskôr trojitou Triplex). Motor mal tlakové obežné mazanie so zubovým
čerpadlom a odtokovým čističom oleja s plstenou válcovou
vložkou. Z nádrže o objeme 30l, uloženej v priestore pravého
zadného blatníku a vybavenej nalievacím hrdlom s uzamykateľným
uzáverom, vyvedeným nad úroveň blatníku, dodávalo
palivo membránové čerpadlo, umiestnené v prednej časti motoru za chladičom a poháňané vačkovým hriadeľom. Čistenie
paliva zabezpečovalo jedno sito v palivovej nádrži a druhé
v dopravnom čerpadle, prípravu zmesi spádový karburátor
JIKOV 32 SOP s akceleračnou pumpičkou a mechanicky ovládaným
sytičom. Zapaľovanie bolo dynamoakumulátorové, s rozdeľovačom
poháňaným od stredu vačkového hriadeľa, vybaveným najskôr iba odstredivou (iba prvý Standard)
a neskôr i podtlakovou reguláciou bodu zážihu. Chladenie
podporovali čerpadlo, ventilátor, termostat a clona chladiča
obsluhovaná z miesta vodiča. Plechové spodné veko kľukovej
skrine pojalo 3 l oleja, prevodovka 0,7 l, rozvodovka 1,5 l
a chladiaca sústava asi 6l kvapaliny. Motor vážil bez náplní
asi 103 kg.
Pokles tlaku signalizovala zelená kontrolka ( u starších
vozidiel sa zhasla keď tlak klesol, u novších s opačnou
funkciou - rozsvietila sa (od jari 1958)) umiestnená v rýchlomeri s
bielym číselníkom. Ďalšie kontrolky sledovali činnosť smerových
svetiel (oranžová), diaľkových svetiel (fialová) a dobíjania
akumulátora (tmavo červená). Spínacia skrinka mala
funkciu prepínača svetiel. Mechanický štartér sa uvádzal do
prevádzky tiahlom pod prístrojovou doskou. V strede volantu
bolo tlačítko elektrickej húkačky - na novších typoch s polkruhovým
nádstavcom. Originálne bol riešený prepínač smeroviek, najskôr
na prístrojovom štíte (tam, kde bol potom regulačný odpor osvetlenia) a neskôr na štítku tlačítok v
strede prístrojovej dosky. Obidve umiestnenia boli dosť nepraktické a preto si ich majitelia radi prerábali -
používali prepínač z Octavie.
Jednokotúčovú suchú spojku ovládal vodič pomocou mechanického
prevodu od pedálu. Pôvodne (do augusta 1958) bola
spojková lamela odpružená šiestimi obvodovými pružinami,
potom piatimi. Od 30. série bola spojka upravená - musel sa
upraviť aj zotrvačník. Trochu pozmenený hnaný i prítlačný
kotúč, ako aj štít spojky boli po novom vystredené v zotrvačníku.
Zmenili sa aj prítlačné pružiny. Prevodová skriňa
mala ozubené kolesá so šikmými zubmi a synchronizáciu 3. a
4. prevodového stupňa u starších vozov typu Standard a 2. -
4. stupňa u vozov novších. Prvé série v prevedení Standard
mali "gulové" radenie (ako Tudor), s radiacou pákou na prevodovke
(vo veku zasúvania). Exportné série mali už radenie
"diaľkové" - pod volantom. Toto riešenie si však vynútilo
pomerne komplikovaný prevod mezi pákou a skriňou, spojený s
rekonštrukciou horného veka prevodovky.
Prevodová skriňa vážila asi 18,6 kg, kompletná zadná náprava
asi 95 kg. Od prevodovej skrine prenášal výkon na
zadnú nápravu spojovací hriadeľ vyrobený z bezšvovej oceľovej
trubky, dynamicky vyvážený a vybavený dvoma kĺbami. Oba
boli krížové, neskôr došlo k nahradeniu predného z nich
kĺbom gumenným. Hriadeľ prechádzal centrálnym trubkovým
nosníkom, ktorý mu poskytoval ochranu pred nárazom pri prevádzke
v nerovnom teréne. Rozvodovka, priskrutkovaná na
zadnom konci nosnej rúry, mala prevod kuželovým súkolím
Gleason a kuželový diferenciál.

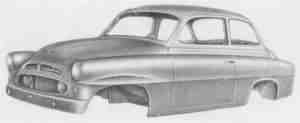

Celokovová uzavretá karoséria pontonového tvaru bola
štvormiestna, dvojdverová, škrupinovej konštrukcie, zvarená
z výliskov ocelových karosárskych plechov hrúbky 0,8 - 1 mm.
Podvozkový rám sa vyrábal z uzavretých profilov hrúbky 1,5
- 3 mm. Dvere skriňovej konštrukcie zavesil výrobca vpredu
na krytých závesoch. Okná dostali bezpečnostne kalené kremičité
sklá. Predné tvarovo zhodné so zadným, bolo zrkadlové,
sklá dverových okien spúšťacie, trojuholníkové vetracie
okienka vyklápacie a ostatné okná pevné. Staršie typy mali
dva samostatné elektrické stierače čelného skla - každý sa
zapínal osobitným vypínačom, potom bol použitý tandemový
stierač PAL, v ktorom jeden motorček poháňal obidve stieratka.
Vozidlo malo bezprievanové vetranie a teplovodné kúrenie s
prívodom čerstvého vzduchu a ofukovaním predného
skla. Prítok kvapaliny do telesa kúrenia ovládal kohút, uložený na
telese vodnej pumpy. V prvých sériách typu Standard
vykurovacie teleso nebolo, neskôr sa čerstvý vzduch k vykurovaciemu
telesu neprivádzal a vetráky si nasávali vzduch z
karosérie. V prvých typoch bolo teda kúrenie iba obežné.
Ochranu proti hluku a teplu zabezpečovala izolácia tlmiacou
hmotou a vylepenie vnútorných plôch plsťou alebo kalmukom.
Predné posuvné sedadlo bolo z jedného kusu, operadlá boli
nastaviteľné (skrutkou),sklopné pre zlepšený prístup k zadným sedadlám.
Karosérie sa striekali syntetickým vypalovacím
lakom. Nárazníky boli predný aj zadný z jedného kusu - tvorili
ich chromované ocelové výlisky. Chromované rámiky symetrických
svetlometov mali predĺženú vrchnú časť - akoby
"striešky". Prvé typy mali na prednej kapote tzv. ňufák -
podobný ako Sedany. Zadné kryty svetiel boli jednofarebné
(červené) s integrovanou odrazkou. Zaujímavé boli aj lišty
na predných blatníkoch, skladali sa z dvoch častí,kde prednú tvorila
šípka s nápisom Š440 (Š445,Š450). Šípky sa najskôr robili z
chromovaného plechu a plexiskla a neskôr už
iba ako celoplechový výlisok.
Detaily a rozdiely oproti Octavii viď detaily
Vozy Škoda 440 sa presadili aj v športe. Továrenskí jazdci
sa zúčastnili viacerých domácich pretekov a súťaží a pomaly
sa už zase začínalo štartovať na zahraničných podujatiach.
Už v roku 1955 sa team Škoda zúčastnil víťazne rakúskej
Alpskej súťaže, rallye Viking v Nórsku a súťaže Liege-Roma-
Liege. Upravené Spartaky boli vybavené motormi s hliníkovou
hlavou. Štartovali v skupine A2 "upravené cestovné sériové
vozidlá". V roku 1956 sa objavila Škoda 440 i na štarte
slávnej Rallye Monte Carlo, na bývalé československé úspechy
v tomto preteku sa však ešte nadviazať nepodarilo. Okrem
továrenských jazdcov V. Bobka, J. Fouska a ďalších s nimi
jazdili aj netovárenskí vodiči, ako L. Lancman, alebo predčasne
zosnulý nádejný Zd. Mráz. Cestovateľ L. M. Pařízek
podniknul s týmto vozidlom výpravu do vnútra Afriky.
V širšej motoristickej verejnosti sa stali vozidlá Š 440
známymi pod názvom Spartak, aj keď im oficiálne neprislúchal.
Ich výroba skončila v roku 1959, keď ich nahradil nový
typ - legendárna Octavia.
čísla motorov podľa sérií |
obsah |
SÉRIA výroby vozidla |
číslo motoru |
rok |
prevedenie |
0 |
258 601 - 259 200 |
1954 |
Š 440 |
1 |
259 201 - 259 800 |
1954 |
Š 440 |
2 |
259 801 - 260 400 |
1954 |
Š 440 |
3 |
260 401 - 261 600 |
1954 |
Š 440 |
4 |
261 601 - 262 800 |
1954 |
Š 440 |
5 - 9 |
262 801 - 268 800 |
1955 |
Š 440 |
10 - 17 |
268 800 - 278 400 |
1956 |
Š 440 |
18 - 27 |
287 001 - 311 690 |
1957 |
Š 440 |
26 |
299 591 - 306 240 |
1957 |
Š 440 |
27 |
306 241 - 311 690 |
1957 |
Š 440 |
23 |
311 791 - 311 800 |
1957 |
Š 450 |
29 |
311 801 - 311 900 |
1958 |
Š 440 |
22 - 27 |
311 901 - 313 700 |
1957 |
Š 445 |
28 |
313 701 - 314 700 |
1958 |
Š 445 |
27 |
323 501 - 324 495 |
1957 |
Š 440 |
28 |
325 001 - 331 100 |
1958 |
Š 440 |
29 |
331 101 - 338 350 |
1958 |
Š 440 |
30 - 31 |
338 351 - 351 910 |
1958 |
Š 440 |
28 |
352 001 - 352 100 |
1958 |
Š 445 |
29 |
352 101 - 353 850 |
1958 |
Š 445 |
30 - 31 |
353 851 - 357 900 |
1958 |
Š 445 |
32 |
357 901 - 358 300 |
1959 |
Š 445 |
29 - 32 |
358 501 - 359 400 |
1959 |
Š 450 |
31 |
368 001 - 369 075 |
1959 |
Š 440 |
32 |
369 076 - 371 476 |
1959 |
medzityp Š 440 |
32 |
371 477 - 371 773 |
1959 |
medzityp Š 445 |
údaje z knihy ŠKODA 440 až ŠKODA Octavia-Combi opravy, seřizování a údržba svépomocí (okrem 0. - 3. a 26.)
|
